je SOLIDWORKS dodatek (t.i. Add In) za avtomatizacijo postopkov znotraj SOLIDWORKS programske opreme (izvoz komponent iz sklopa v različne izhodne formate, izvoz iztegnjenih oblik v DWG/DXF format vseh izbranih komponent,ki so pločevine, dodajanje 3D oznake na izbrane komponente, paketni izvoz risb z uporabniško predlogo, paketna pretvorba uvoženih pločevinastih delov v SW pločevine,.....)

Razdelek Properties

Razdelkek Properties nam omogoča,da lahko v isti operaciji hkrati dodamo določene lastnosti v Scope razdelku izbranim komponentam na nivoju kosa

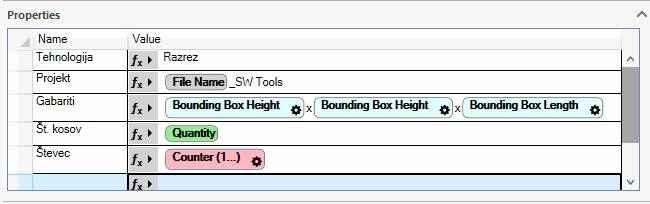

Primer vnosa Properties
Primer vnosa Properties

Lastnosti se vpišejo v vsako komponento posebej z vrednostmi,ki ji določimo s t.i. namestniki spremenljivk ⨍x >

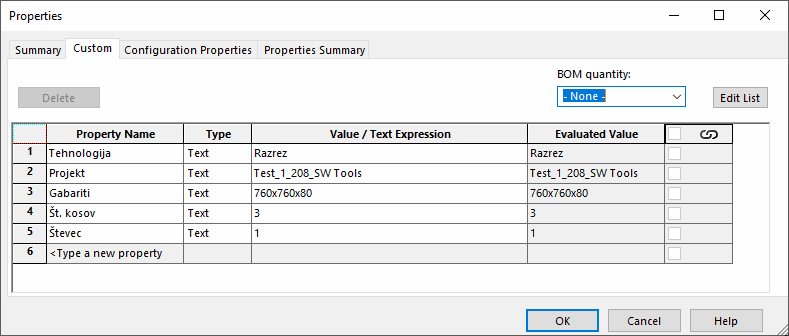

Rezultat vnosa Properties
Rezultat vnosa Properties

Razdelek Cut-List Properties nam omogoča podobno le,da lahko v isti operaciji hkrati dodamo določene lastnosti posameznemu telesu,če v Scope razdelku izbrane komponente vsebujejo več teles (t.i. Multibody).

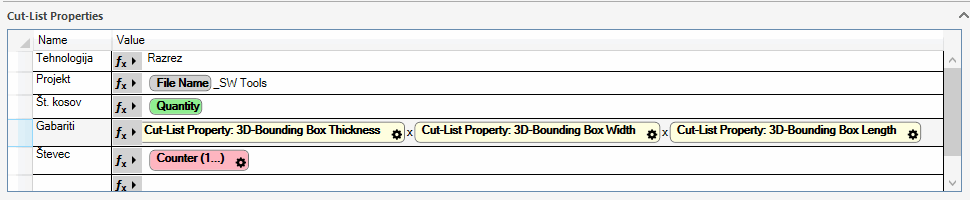

Primer vnosa Cut-List Properties
Primer vnosa Cut-List Properties

Lastnosti se vpišejo na vsako telo znotraj komponente posebej z vrednostmi,ki ji določimo s t.i. namestniki spremenljivk ⨍x >

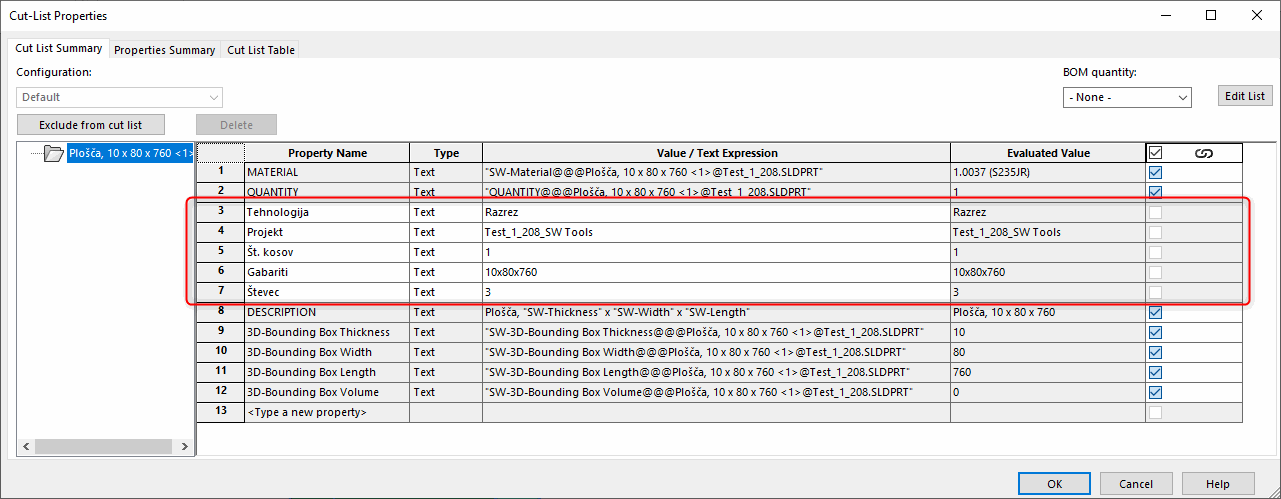

Rezultat vnosa Cut-List Properties
Rezultat vnosa Cut-List Properties

Pri uporabi določenih modulov sta ti dve maski vedno na razpolago tako,da lahko vedno znotraj operacije hkrati dodamo tudi določene lastnosti posameznim komponentam ali telesom znotraj komponent.
