Batch Convert Sheet Metal Parts

Batch Convert Sheet Metal Parts modul avtomatizira pretvorbo uvoženih datotek v SOLIDWORKS pločevine z uporabo vgrajenega Convert To Sheet Metal gradnika.Uporabnik mora samo izbrati komponente preko Scope razdelka, ki ustrezajo pločevinastim delom, določit način uporabe K-Faktorja in dodatek jih bo nato posamično obdelal.

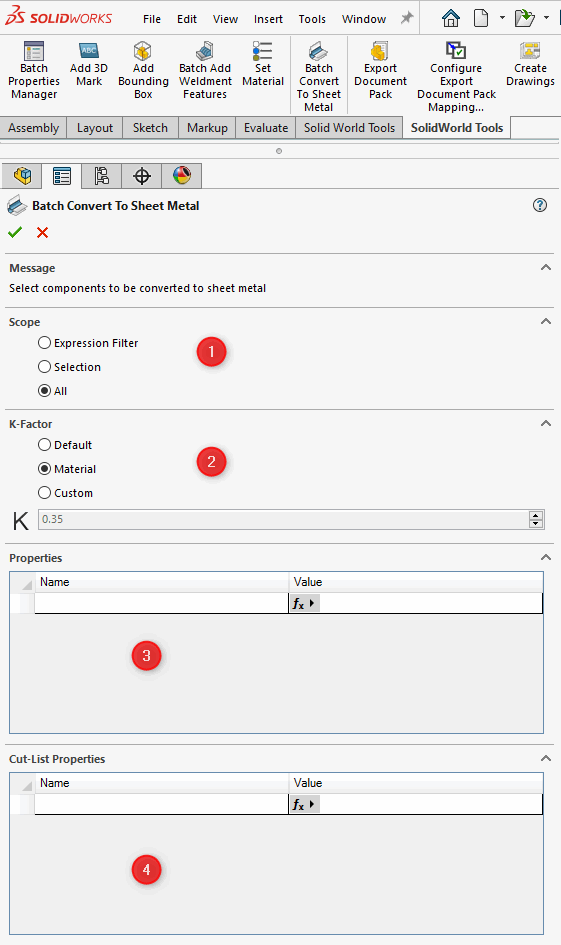

1. V razdelku Scope izbiramo komponente na enega od načinov
2. Določimo način vednotenja t.i. K-Faktorja raztezanja pločevine. Le tega lahko določimo na tri načine:
   • Default - izbere privzeto vrednost
   • Material - K-Faktor določimo v bazi materialov za specifični material. Material mora biti predhodno določen na nivoju komponente
   • Custom - uporabnik sam vpiše želeno vrednost
3. Razdelek Properties nam omogoča,da lahko v isti operaciji hkrati dodamo določene lastnosti na nivoju kosa izbranim komponentam
4. Razdelek Cut-List Properties nam omogoča,da lahko v isti operaciji hkrati dodamo določene lastnosti na nivoju posameznega telesa v izbranem več telesnem kosu

Ob zagonu modula bo SolidWorld Tools samodejno poiskal največjo ravno ploskev in jo obravnaval kot fiksno ploskev pločevine.Dodatek bo nato samodejno ugotovil debelino pločevine z uporabo algoritma preseka žarkov.Razdalja med začetkom in koncem žarka pa bo predstavljala debelino pločevine. Vse izbrane komponente se nato samodejno pretvorijo v SW pločevine,ki se naknadno lahko preko Export Document Pack modula izvozi kot iztegnjene pločevine v DWG/DXF format.

SolidWorld Tools dodatek bo na koncu operacije prikazal okno v obliki poročila s statusi obdelanih datotek.Vsebino je mogoče izvoziti v zunanjo datoteko za lažjo preverbo.
