Generate Drawings

Generate Drawings modul omogoča samodejno generiranje SOLIDWORKS risb na podlagi določene predloge iz komponent aktivnega sklopa izbranih v Scope razdelku.

Predpostavlja se, da predloga vsebuje vnaprej določene poglede, dodatek pa bo kopiral predlogo in vstavil ustrezen model v vnaprej določene poglede. Na tej risbi se ne bodo izvajale nobene dodatne akcije.

Risbe bodo shranjene v imenovano izhodno mapo..

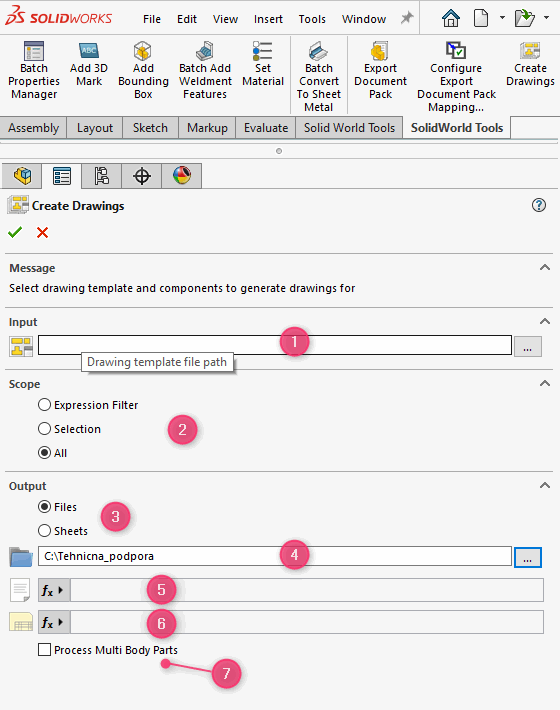

Parametri risb se nadzorujejo na strani upravitelja lastnosti.

1. Pot do predloge risbe (*.drwdot)
2. Izbira komponent Scope
3. Določimo način izvoza Multi Body kosov. Ali vsako telo posamezna datoteka ali ena datoteka s posameznimi listi za vsako telo.
4. Pot do izhodne mape. Če je prazna, bodo datoteke shranjene relativno na mapo sklopa. Mogoče je določiti relativno podmapo (npr. za shranjevanje v podmapo "../Risbe" glede na zgornjo mapo sklopa).
5. Predloga za poimenovanje izhodne risbe na podlagi t.i. namestnika spremenljivk (⨍x >).
6. Predloga za poimenovanje posameznega lista v risbi na podlagi t.i. namestnika spremenljivk (⨍x >).
7. Opcija,ki določa ali upoštevamo Multi Body kose kot eno telo ali kot model, ki vsebuje več teles.

SolidWorld Tools dodatek bo na koncu operacije prikazal okno v obliki poročila s statusi obdelanih datotek.Vsebino je mogoče izvoziti v zunanjo datoteko za lažjo preverbo.
