Export Document Pack

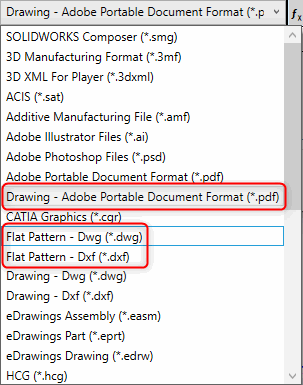

Export Document Pack modul je na voljo v okolju sklopa in kosa in je namenjen izvažanju preko Scope razdelka SolidWorld Tools vmesnika izbranih komponent v praktično vse izhodne formati,ki jih SOLIDWORKS omogoča + dodatne možnosti raznih drugih pretvorb kot so:

Ob izbiri Export Document Pack modula se nam odpre uporabniško okno

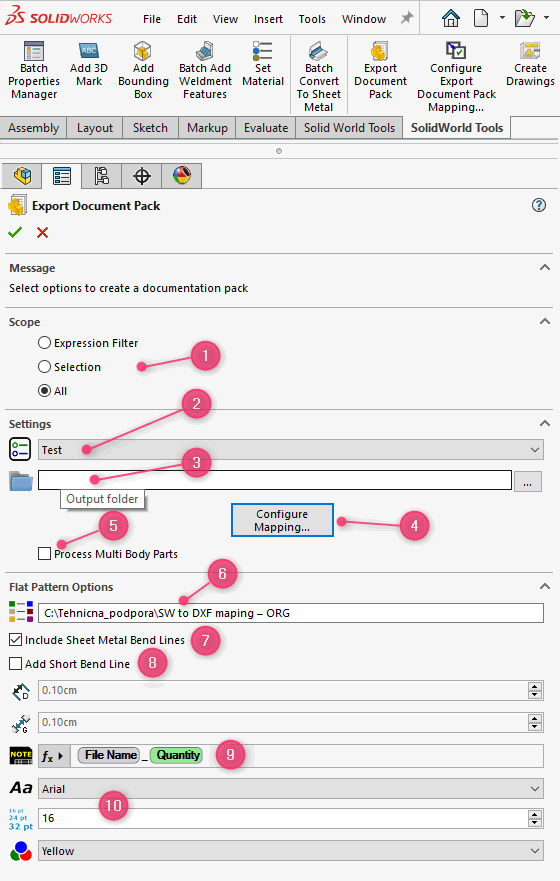

1. Izbira komponent Scope razdelek
2. Izbira različnih nastavitev uporabnika
3. Izhodna pot za shranjevanje dokumentacije
4. Gumb za določanje različnih nastavitev in pogojev uporabnika Configure Export Documentation Pack Mapping
5. Opcija obdelave tudi več telesnih kosov (t.i. Multibody)
6. Opcija določanje poti do datoteke,ki določa način izvoza plasti (Layer) in barv v DWG/DXF izhodni format (t.i. DWG/DXF Mapping datoteka)
7. Možnost vključitve standardnih upogibnih linij (t.i. Bend Lines) pri izvozu iztegnjenih oblik pločevin v DWG/DXF
8. Možnost dodajanja kratkih upogibnih linij
9. Vrednost teksta, ki ga dodamo pri izvozu iztegnjenih oblik pločevin v DWG/DXF ⨍x >
10. Pisava, velikos in barva teksta

Configure Export Documentation Pack Mapping

Uporabnik si lahko pripravi različne predloge nastavitev in pogojev izvoza dokumentacije. Nastavitve se shranijo v mapo uporabnika pod določenim imenom in se ohranijo med sejami. Datoteka z nastavitvami je shranjena v %localappdata%\solid world\solid world tools\ExportDocumentPackSettings.json

To datoteko lahko varnostno kopirate ali delite z drugimi uporabniki. Več o tem si lahko pogledate tule.

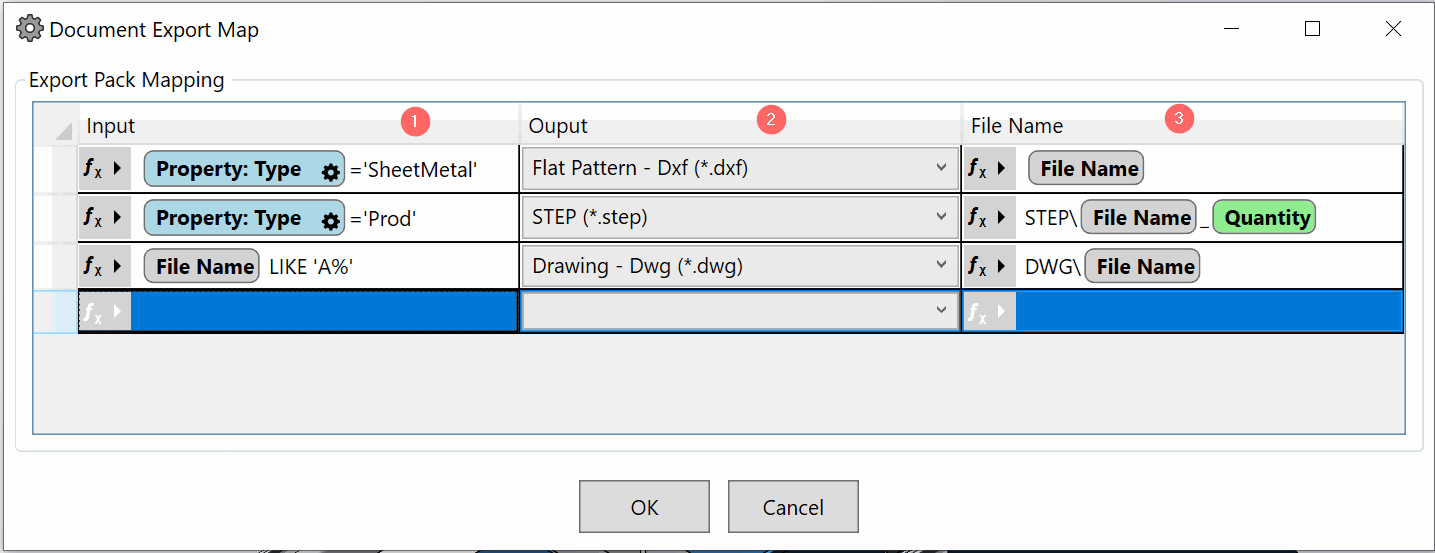

1. Pogoji ali posamezne vrednosti se določajo v nastavitvah Configure Export Documentation Pack Mapping s pomočjo t.i. namestnikov spremenljivk ⨍x >
2. Izhodni format, v katerega želite izvoziti
3. Ime datoteke v katero želite shraniti datoteko,ki ga določimo v nastavitvah Configure Export Documentation Pack Mapping

Exporting The Documentation

Ko uporabnik klikne ukaz za izvoz, bo dodatek izvedel naslednje operacije:

• Preverja vse komponente sestava v skladu s filtrom ali izborom v razdelku Scope (brez izločenih oz. Suppressed komponent).
• Za vsako komponento v sestavu se preveri pogoj, določen v nastavitvah (e.g. 'Tehnologija'= 'Razrez') in zažene izvoz v skladu z nastavitvami (e.g. izvoz v PDF, DXF, STEP). Ime izhodne datoteke bo enako pogoju določenem v nastavitvah in shranjena v mapo,ki se jo ravno tako določi v nastavitvah Configure Export Documentation Pack Mapping. Datoteka ima specifično končnico glede na izhodni format(e.g. .stp, .DXF, .....).
• V izhodnem poročilu bodo navedene tudi vse komponente, za katere risbe ne obstajajo ali pa niso shranjene v mapi ali podmapah sestava.

Opombe in omejitve

• Predpostavlja se, da so komponente,ki se izvažajo kot iztegnjene pločevine predhodno pretvorjene v SW pločevine
• Predpostavlja se, da so risbe,ki jih želimo izvoziti v katerikoli 2D ali bitmap obliko, predhodno generirane.
• Predpostavlja se, da se referenčne risbe nahajajo v isti mapi kot glavni sestav (risbe so lahko v podmapah, če so te podmape relativne glede na mapo sestava).
• Datoteke STEP bodo izvožene v formatu AP214

SolidWorld Tools dodatek bo na koncu operacije prikazal okno v obliki poročila s statusi obdelanih datotek.Vsebino je mogoče izvoziti v zunanjo datoteko za lažjo preverbo.
