Generate Drawings

Generate Drawings modul omogoča samodejno generiranje SOLIDWORKS risb posameznih v Scope razdelku izbranih komponent aktivnega sklopa na podlagi predhodno definirane predloge risbe.

Predpostavlja se, da predloga risbe vsebuje vnaprej določene poglede. Dodatek bo uporabil določeno predlogo in vstavil ustrezen model izbranih komponent v vnaprej določene poglede. Na tej risbi se ne bodo izvajale nobene dodatne akcije.Risbe bodo shranjene v uporabniško določeno izhodno mapo.

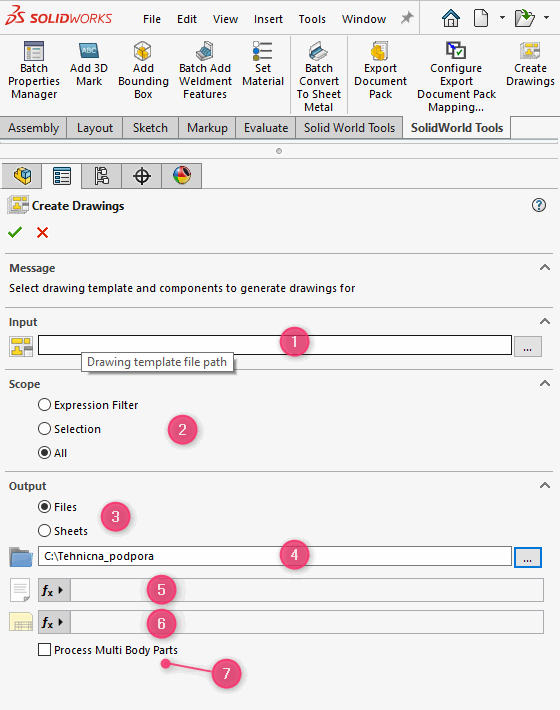

1. Določi se pot do predloge risbe (*.drwdot)
2. Izbira komponent Scope
3. Določimo način izdelave risb Multi Body kosov
   • ali vsako telo posamezna datoteka
   • ali ena datoteka s posameznimi listi za vsako telo
4. Določimo pot do izhodne mape. Če pustimo prazno, bodo datoteke shranjene v trenutno mapo sklopa. Mogoče je določiti relativno podmapo (npr. za shranjevanje v podmapo "../Risbe" glede na trenutno mapo sklopa)
5. Določimo način poimenovanja izhodne datoteke risbe na podlagi t.i. namestnika spremenljivk ⨍x >
6. Določimo način poimenovanja posameznega lista v risbi na podlagi t.i. namestnika spremenljivk ⨍x >
7. Opcija,ki določa ali upoštevamo Multi Body kose kot eno telo oz. komponento ali kot model, ki vsebuje več teles

Ob zagonu modula bo SolidWorld Tools samodejno za vse v razdelku Scope izbrane komponente izdelal risbe na podlagi izbrane predloge in na podlagi izbranih opcij (od 3 do 6 oz. 7) in jih shranil v za to določeno mapo (4).

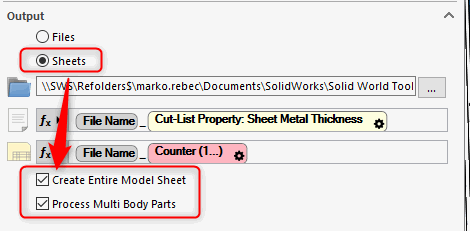

Če izberemo opcijo Sheets (3) in Process Multi Body Parts (7) se nam pojavi dodatna možnost,da na risbi poleg posameznih teles vsako na svojem listu dodamo še začetni list kjer je prikazan kos v celoti z vsemi telesi.

SolidWorld Tools dodatek bo na koncu operacije prikazal okno v obliki poročila s statusi obdelanih datotek.Vsebino je mogoče izvoziti v zunanjo datoteko za lažjo preverbo.
