je SOLIDWORKS dodatek (t.i. Add In) za avtomatizacijo postopkov znotraj SOLIDWORKS programske opreme (izvoz komponent iz sklopa v različne izhodne formate, izvoz iztegnjenih oblik v DWG/DXF format vseh izbranih komponent,ki so pločevine, dodajanje 3D oznake na izbrane komponente, paketni izvoz risb z uporabniško predlogo, paketna pretvorba uvoženih pločevinastih delov v SW pločevine,.....)

Configure Export Documentation Pack Mapping

Configure Export Documentation Pack Mapping nam omogoča nastavitev pogojev katerim naj komponente,ki jih želimo izvoziti v določen izhodni format z uporabniško določenim imenom datoteke, ustrezajo.SolidWorld Tools dodatek omogoča izvoz v praktično vse izhodne formate,ki jih SOLIDWORKS omogoča + dodatne možnosti SolidWorld Tools specifičnih pretvorb.

Ob izbiri Configure Export Documentation Pack Mapping se nam odpre uporabniško okno

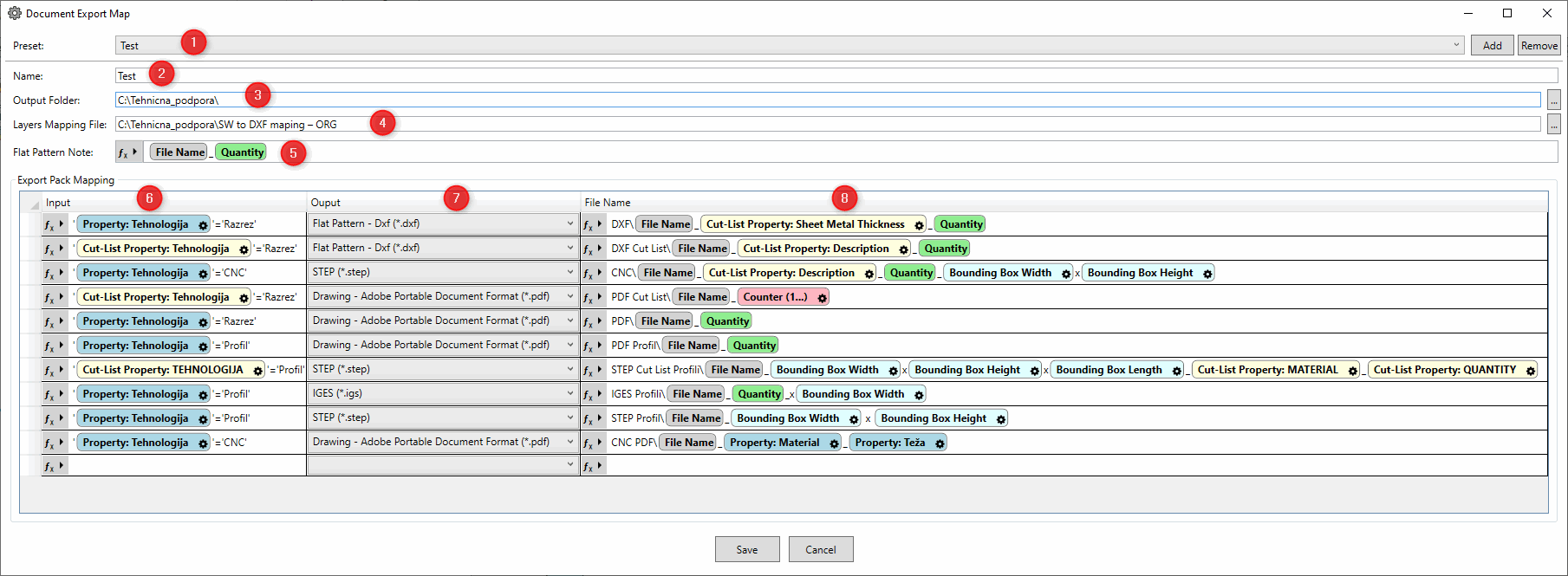

Maska za določanje nastavitev modula Export Document Pack
Maska za določanje nastavitev modula Export Document Pack

  1. Izbira shranjenih nastavitev uporabnika
  2. Naziv trenutno aktivnih nastavitev uporabnika
  3. Izhodna pot za shranjevanje dokumentacije
  4. Pot do datoteke, ki določa način izvoza plasti (Layer) in barv v DWG/DXF izhodni format (t.i. DWG/DXF Mapping datoteka)
  5. Določitev vsebine teksta, ki ga dodamo pri izvozu iztegnjenih oblik pločevin v DWG/DXF,katerega format določimo s t.i. namestniki spremenljivk (⨍x >)
  6. Določitev pogojev,ki lahko vsebujejo tudi razne operatorje (e.g. <,>,=,AND,OR,IIF) s katerimi določajmo izbor komponente.Le te določamo s pomočjo t.i. namestniki spremenljivk (⨍x >)
  7. Izbira formata izhodne datoteke glede na posamezen pogoj izbire komponent
  8. Določanje uporabniške poti in imena izhodne datoteke glede na posamezen pogoj izbire komponent. Tudi to določamo s t.i. namestniki spremenljivk (⨍x >)

Uporabnik si lahko pripravi različne predloge nastavitev in pogojev izvoza dokumentacije. Nastavitve se shranijo v mapo uporabnika pod določenim imenom in se ohranijo med sejami. Datoteka z nastavitvami je shranjena v %localappdata%\solid world\solid world tools\ExportDocumentPackSettings.json

To datoteko lahko varnostno kopirate ali delite z drugimi uporabniki, da ohranite nastavitve.

Opombe in omejitve

  • Predpostavlja se, da so komponente,ki se izvažajo kot iztegnjene pločevine predhodno pretvorjene v SW pločevine
  • Predpostavlja se, da so risbe,ki jih želimo izvoziti v katerikoli 2D ali bitmap obliko, predhodno generirane.
  • Predpostavlja se, da se referenčne risbe nahajajo v isti mapi kot glavni sestav (risbe so lahko v podmapah, če so te podmape relativne glede na mapo sestava).
  • Datoteke STEP bodo izvožene v formatu AP214
