je SOLIDWORKS dodatek (t.i. Add In) za avtomatizacijo postopkov znotraj SOLIDWORKS programske opreme (izvoz komponent iz sklopa v različne izhodne formate, izvoz iztegnjenih oblik v DWG/DXF format vseh izbranih komponent,ki so pločevine, dodajanje 3D oznake na izbrane komponente, paketni izvoz risb z uporabniško predlogo, paketna pretvorba uvoženih pločevinastih delov v SW pločevine,.....)

Batch Add Weldment Feature

Batch Add Weldment Feature modul je na voljo v okolju sklopa in doda vsem izbranim komponentam t.i. Weldment gradnik.

Uporabnik v razdelku Scope izbere komponente katerim bo dodan Weldment gradnik in SolidWorld Tools dodatek jih bo posamično obdelal.

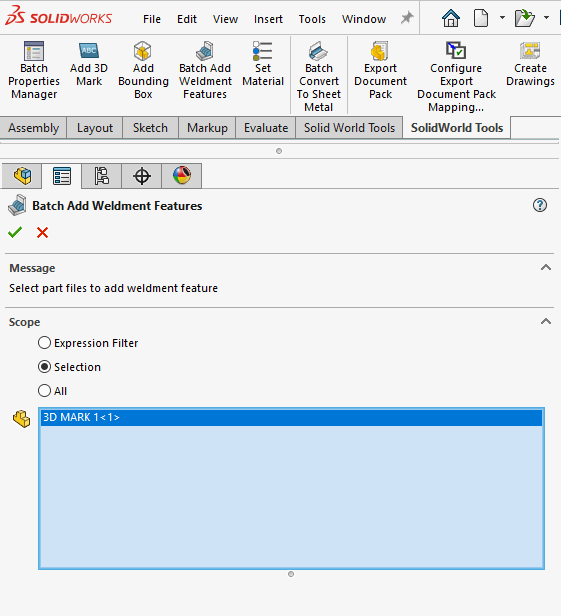

Maska modula Batch Add Weldment Feature
Maska modula Batch Add Weldment Feature

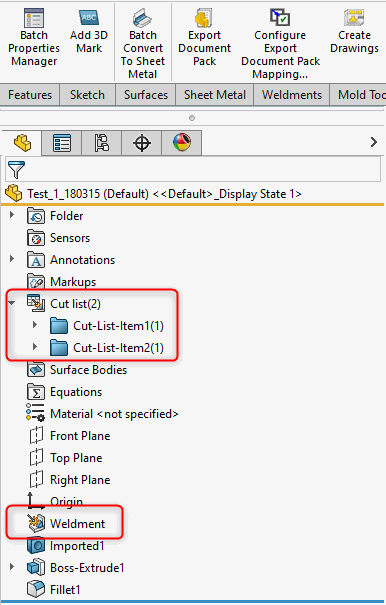

Dodan Weldment gradnik
Dodan Weldment gradnik

Opombe in omejitve

  • Weldment gradnik ne bo dodan,če komponenta že vsebuje Cut-List gradnik
  • Weldment gradnik ne bo dodan,če komponenta vsebuje eno samo telo

SolidWorld Tools dodatek bo na koncu operacije prikazal okno v obliki poročila s statusi obdelanih datotek.Vsebino je mogoče izvoziti v zunanjo datoteko za lažjo preverbo.
