Batch Properties Manager

Batch Properties Manager modul je na voljo v okolju sklopa in kosa ter omogoča paketno vstavljanje ali spreminjanje lastnosti (Custom Property in Cut List Property) po meri uporabnika.Uporabnik lahko določa vrednosti ročno ali s klicanjem različnih sistemskih in drugih vrednosti,ki jih SolidWorld Tools dodatek omogoča preko vmesnika kjer lahko kombiniramo že obstoječe lastnosti posameznih modelov, imena datotek, posameznih vrednosti Bounding Box-a, števila kosov v sestavu, številčenja. itd..

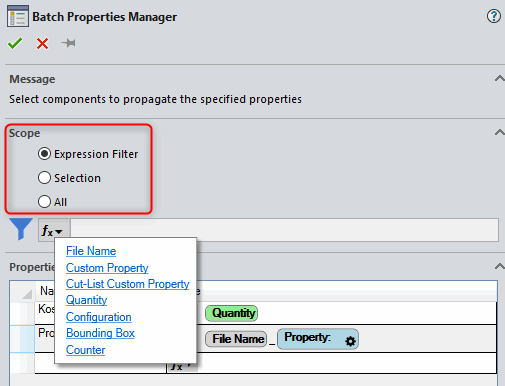

Batch Properties Manager omogoča dodajanje lastnosti komponentam izbranim preko Scope razdelka SolidWorld Tools vmesnika kjer lahko izberemo vse komponente (All) ali jih izberemo ročno (Selection) oz. preko pogoja uporabniško določene izbire (Expression Filter) kjer spet lahko izbiramo med veliko možnostmi različnih filtrov izbire,ki jih določimo s pomočjo t.i. namestnikov spremenljivk ⨍x >

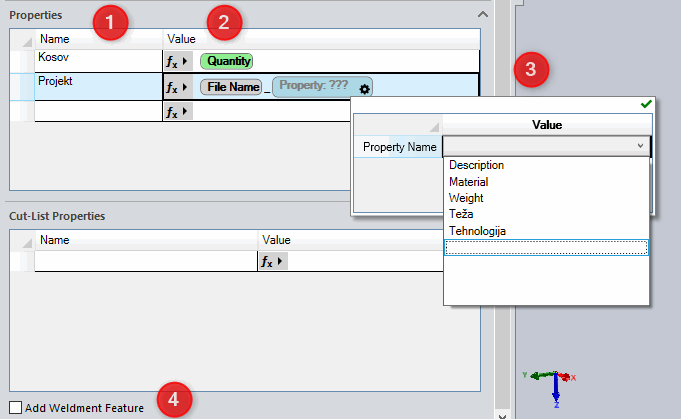

V razdelku Properties dodajamo želene lastnosti izbranim komponentam. V razdelku Cut-List Properties pa dodajamo želene lastnosti posameznim telesom znotraj kosa. Pri tem moramo paziti,da več telesni (t.i. Multibody) kosi predhodno vsebujejo "Weldment" gradnik ali pa moramo za ta namen obkljukati opcijo Add Weldment Feature na dnu vmesnika [4] in nam SolidWorld Tools dodatek doda ta gradnik.

1. V stolpec "Name" vnašamo imena lastnosti,ki jih dodajamo
2. V stolpec "Value" vnašamo vrednosti,katere želimo pripisati posameznim lastnostim
3. Vrednosti lahko kombiniramo in združujemo iz različnih sistemskih vrednosti (e.g. ime datoteke....) ali beremo iz že obstoječih vrednosti posameznih že obstoječih lastnosti.Vse lahko dodatno kombiniramo s poljubnim tekstom.
4. Opcija,ki doda izbranim komponentam Weldment gradnik.

Več o tem kako se kombinirajo različne vrednosti v razdelku Properties in Cut-List Properties si lahko pogledate v tule.

SolidWorld Tools dodatek bo na koncu operacije prikazal okno v obliki poročila s statusi obdelanih datotek.Vsebino je mogoče izvoziti v zunanjo datoteko za lažjo preverbo.
