SOLIDWORLD TOOLS
SOLIDWORLD TOOLS
je SOLIDWORKS dodatek (t.i. Add In) za avtomatizacijo postopkov znotraj SOLIDWORKS programske opreme (izvoz komponent iz sklopa v različne izhodne formate, izvoz iztegnjenih oblik v DWG/DXF format vseh izbranih komponent,ki so pločevine, dodajanje 3D oznake na izbrane komponente, paketni izvoz risb z uporabniško predlogo, paketna pretvorba uvoženih pločevinastih delov v SW pločevine,.....)

Add 3D Mark

Add 3D Mark modul je na voljo v okolju sklopa in kosa ter omogoča vstavitev besedila na model z uporabniško določenim tekstom kot skico.

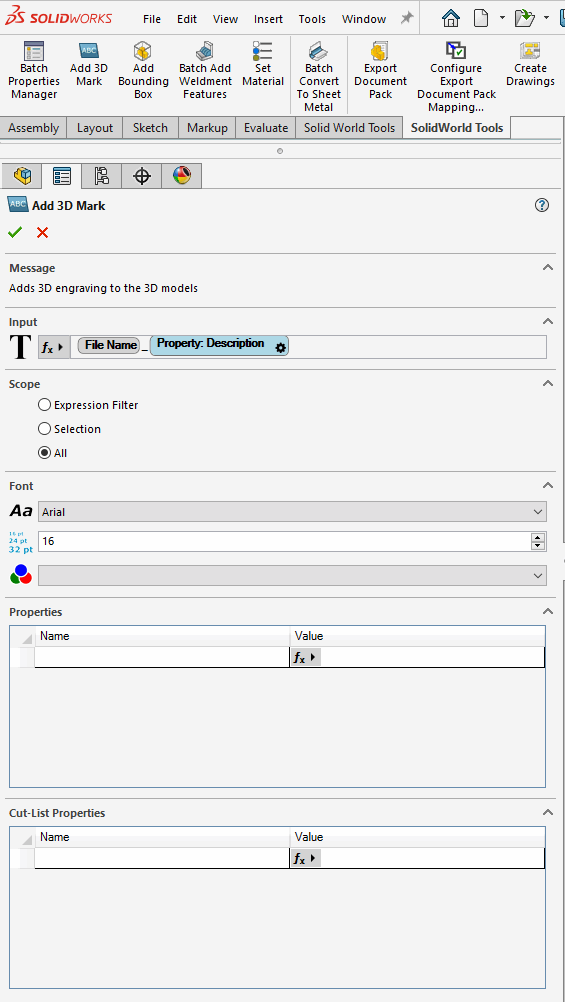

Maska modula Add 3D Mark
Maska modula Add 3D Mark

SolidWorld Tools Add-in poišče največjo ravno ploskev in nanjo doda besedilo sestavljeno po željah uporabnika.Tip, velikost in barvo teksta določi uporabnik.

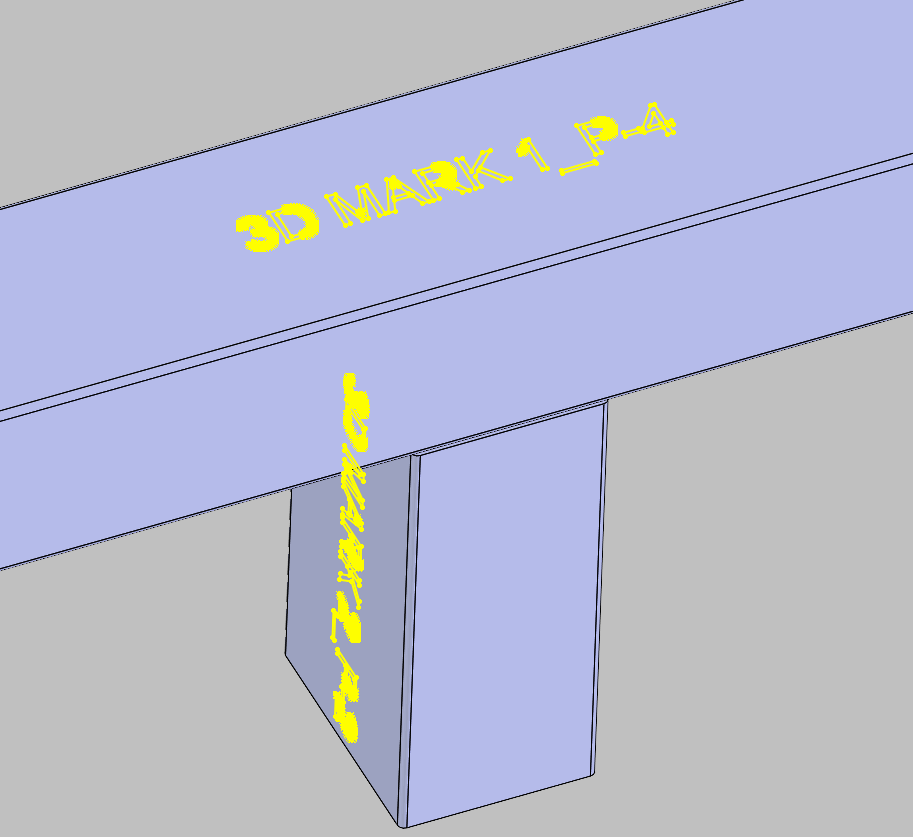

Tekst je kot skica na modelu
Tekst je kot skica na modelu

Tak model vključno z besedilom se lahko pozneje izvozi v nevtralno obliko (npr. STEP ali IGES, ...). Uporabnik ima naknadno možnost, da ročno spremeni lokacijo in usmerjenost tega besedila z uporabo standardnega nabora ukazov SOLIDWORKS.

SolidWorld Tools dodatek bo na koncu operacije prikazal okno v obliki poročila s statusi obdelanih datotek.Vsebino je mogoče izvoziti v zunanjo datoteko za lažjo preverbo.

Developed by SolidWorld d.o.o.
