je SOLIDWORKS dodatek (t.i. Add In) za avtomatizacijo postopkov znotraj SOLIDWORKS programske opreme (izvoz komponent iz sklopa v različne izhodne formate, izvoz iztegnjenih oblik v DWG/DXF format vseh izbranih komponent,ki so pločevine, dodajanje 3D oznake na izbrane komponente, paketni izvoz risb z uporabniško predlogo, paketna pretvorba uvoženih pločevinastih delov v SW pločevine,.....)

Batch Properties Manager

Batch Properties Manager modul je na voljo v okolju sklopa in kosa ter omogoča paketno vstavljanje ali spreminjanje lastnosti (Custom Property in Cut List Property) po meri uporabnika.Uporabnik lahko določa vrednosti ročno ali s klicanjem različnih sistemskih in drugih vrednosti,ki jih SolidWorld Tools dodatek omogoča preko vmesnika kjer lahko kombiniramo že obstoječe lastnosti posameznih modelov, imena datotek, posameznih vrednosti Bounding Box-a, števila kosov v sestavu, številčenja. itd..

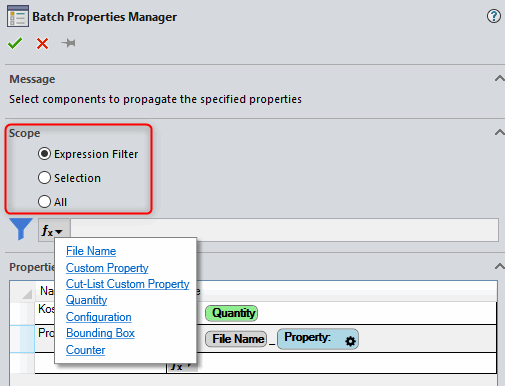

Properties manager Scope manager page
Properties manager Scope manager page

Batch Properties Manager omogoča dodajanje lastnosti komponentam izbranim preko Scope razdelka SolidWorld Tools vmesnika kjer lahko izberemo vse komponente (All) ali jih izberemo ročno (Selection) oz. preko pogoja uporabniško določene izbire (Expresion Filter) kjer spet lahko izbiramo med veliko možnostmi oz. različnih filtrov izbire.

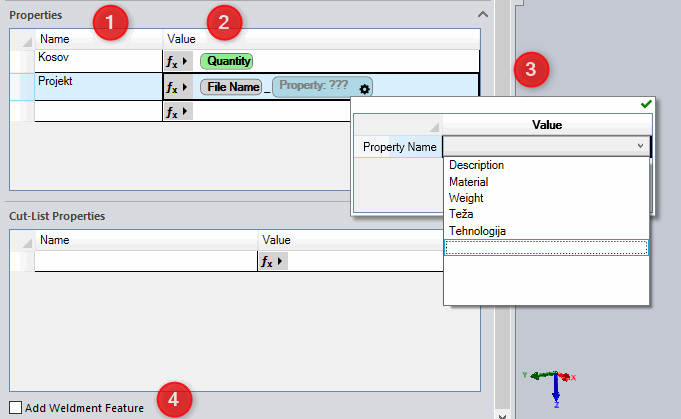

Maska modula Properties manager
Maska modula Properties manager

Več o tem si lahko pogledate v Navodilih za uporabo: Batch Properties Manager

SolidWorld Tools dodatek bo na koncu operacije prikazal okno v obliki poročila s statusi obdelanih datotek.Vsebino je mogoče izvoziti v zunanjo datoteko za lažjo preverbo.
