je SOLIDWORKS dodatek (t.i. Add In) za avtomatizacijo postopkov znotraj SOLIDWORKS programske opreme (izvoz komponent iz sklopa v različne izhodne formate, izvoz iztegnjenih oblik v DWG/DXF format vseh izbranih komponent,ki so pločevine, dodajanje 3D oznake na izbrane komponente, paketni izvoz risb z uporabniško predlogo, paketna pretvorba uvoženih pločevinastih delov v SW pločevine,.....)

Export Document Pack

Export Document Pack modul je na voljo v okolju sklopa in kosa in je namenjen izvažanju preko Scope razdelka SolidWorld Tools vmesnika izbranih komponent v praktično vse izhodne formati,ki jih SOLIDWORKS omogoča + dodatne možnosti raznih drugih pretvorb kot so:

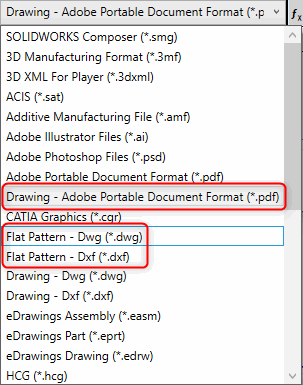

Dodatni izhodni formati
Dodatni izhodni formati

Ob izbiri Export Document Pack modula se nam odpre uporabniško okno

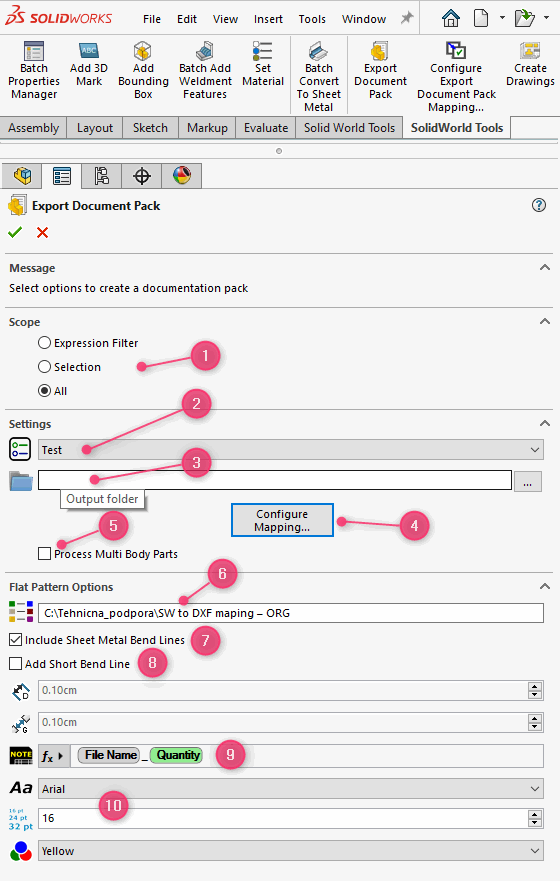

Maska modula Export Document Pack
Maska modula Export Document Pack

  1. Izbira komponent Scope razdelek
  2. Izbira različnih nastavitev uporabnika
  3. Izhodna pot za shranjevanje dokumentacije
  4. Gumb za določanje različnih nastavitev in pogojev uporabnika Configure Export Documentation Pack Mapping
  5. Opcija obdelave tudi več telesnih kosov (t.i. Multibody)
  6. Opcija določanje poti do datoteke,ki določa način izvoza plasti (Layer) in barv v DWG/DXF izhodni format (t.i. DWG/DXF Mapping datoteka)
  7. Možnost vključitve standardnih upogibnih linij (t.i. Bend Lines) pri izvozu iztegnjenih oblik pločevin v DWG/DXF
  8. Možnost dodajanja kratkih upogibnih linij Add Short Bend Line
  9. Vrednost teksta, ki ga dodamo pri izvozu iztegnjenih oblik pločevin v DWG/DXF ⨍x >

Configure Export Documentation Pack Mapping

Uporabnik si lahko pripravi različne predloge nastavitev in pogojev izvoza dokumentacije. Nastavitve se shranijo v mapo uporabnika pod določenim imenom in se ohranijo med sejami. Datoteka z nastavitvami je shranjena v %localappdata%\solid world\solid world tools\ExportDocumentPackSettings.json

To datoteko lahko varnostno kopirate ali delite z drugimi uporabniki. Več o tem si lahko pogledate tule.

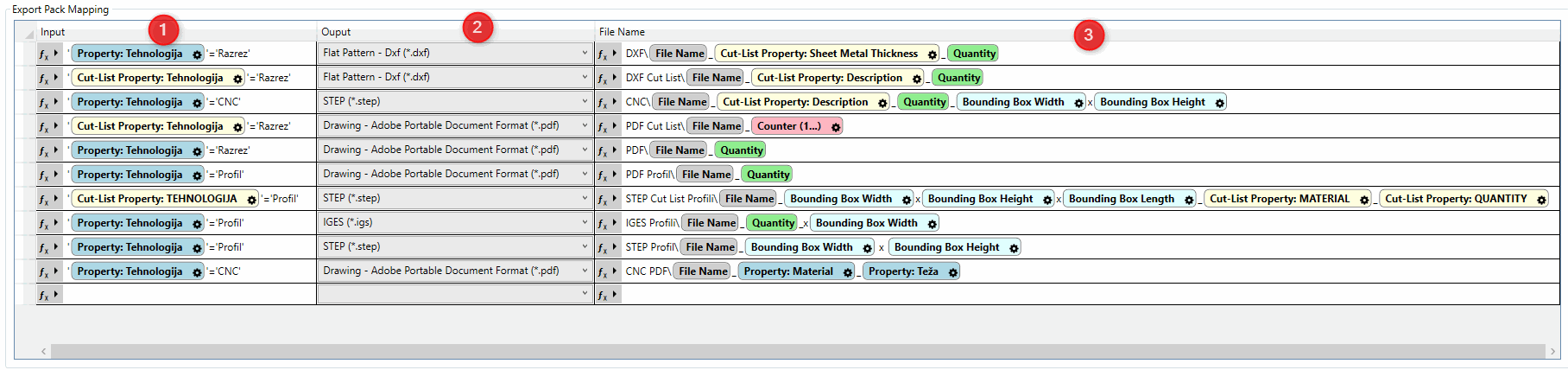

Document Export Map
Document Export Map

  1. Pogoji ali posamezne vrednosti,ki določajo katera komponenta naj se izvozi v določen format.Pogoje določamo s pomočjo namestnikov spremenljivk (t.i. placehodlers) ⨍x >
  2. Izhodni format, v katerega želite izvoziti
  3. Ime datoteke v katerim želimo shraniti datoteko,ki ga ravnotako določimo s pomočjo namestnikov spremenljivk (t.i. placeholders) ⨍x >

Exporting The Documentation

Ko uporabnik klikne ukaz za izvoz, bo dodatek izvedel naslednje operacije:

  • Preverja vse komponente sestava v skladu s filtrom ali izborom v razdelku Scope (brez izločenih oz. Suppressed komponent).
  • Za vsako komponento v sestavu se preveri pogoj, določen v nastavitvah (e.g. 'Tehnologija'= 'Razrez') in zažene izvoz v skladu z nastavitvami (e.g. izvoz v PDF, DXF, STEP). Ime izhodne datoteke bo enako pogoju določenem v nastavitvah in shranjena v mapo,ki se jo ravno tako določi v nastavitvah Configure Export Documentation Pack Mapping. Datoteka ima specifično končnico glede na predviden izhodni format (e.g. .stp, .DXF, .....).
  • V izhodnem poročilu bodo navedene tudi vse komponente, za katere risbe ne obstajajo ali pa niso shranjene v mapi ali podmapah sestava.

Exporting Flat Pattern

Dodatek bo izvozil iztegnjene oblike pločevine (t.i. Flat Pattern) iz delov,ki so pločevine. Uporabljene bodo možnosti,ki jih nastavimo v maski Export Document Pack-a:

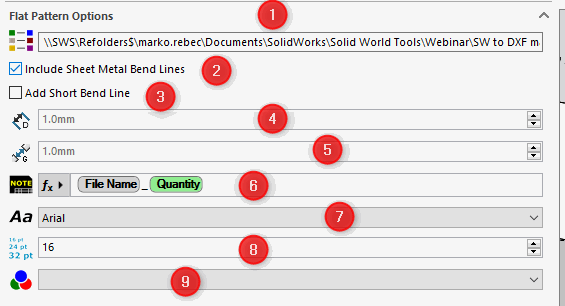

Export Document Pack Flat Pattern Map
Export Document Pack Flat Pattern Map

  1. Določimo pot do t.i. Mapping DXF datoteke v kateri določimo barve posameznih tipov geometrije in plasti (Layer) na katerega se v izvozni DWG/DXF datoteki zapiše določen tip geometrije.
  2. Vključimo ali izključimo izvoz standardnih linij krivljenja
  3. Vključimo ali izključimo izvoz kratkih linij krivljenja Add Short Bend Line
  4. Določimo dolžino kratkih linij krivljenja
  5. Določimo razdaljo kratkih linij krivljenja od roba iztegnjene oblike pločevine
  6. Določimo format teksta,ki se izpiše v izhodno datoteko iztegnjene oblike pločevine.Dodatek bo na sredino prikaza iztegnjene oblike pločevine dodal opombo z besedilom katerega format določimo tule v maski ali v nastavitvah Configure Export Documentation Pack Mapping.
  7. Določimo obliko oz. pisavo teksta (Font)
  8. Določimo velikost teksta
  9. Določimo barvo teksta

Opomba bo postavljena na sredino pogleda iztegnjene oblike pločevine in ne bo izrecno postavljena, da se ne bi prekrivala z geometrijo oz. je lahko postavljena na del,ki bo izrezan, zato jo mora uporabnik po potrebi ročno premakniti na ustrezno pozicijo pred razrezom !!!

Izhodna datoteka bo poimenovana glede na shemo poimenovanja,ki se določi v nastavitvah Configure Export Documentation Pack Mapping.

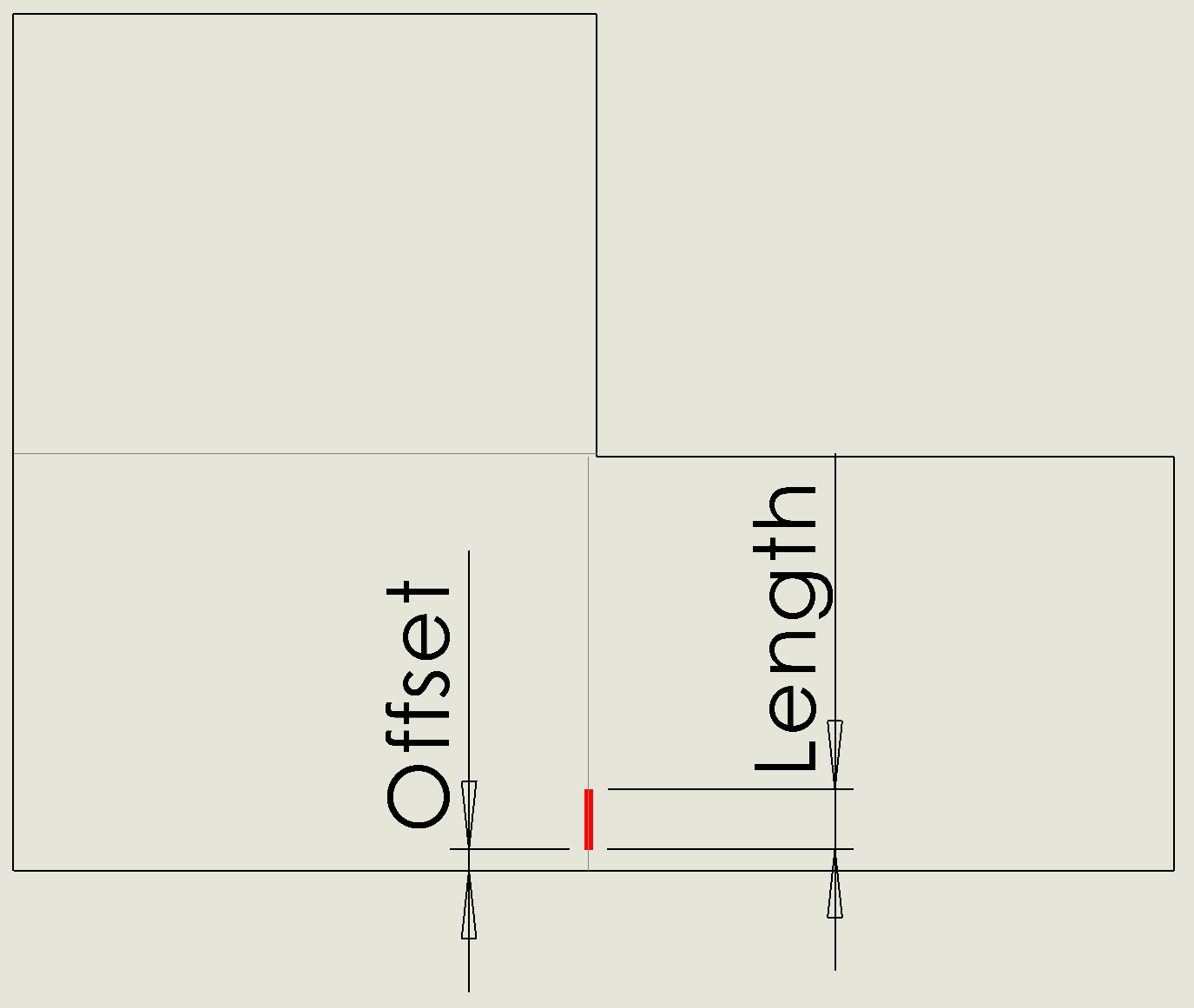

Add Short Bend Line opcija

Možnost dodajanja Adding Short Bend kratkih linij krivljenja omogoča dodajanje linearnega segmenta neposredno na mesto linije krivljenja z vnaprej določeno dolžino in odmikom od roba.

Short bend lines nastavitve
Short bend lines nastavitve

Kratke upogibne linije se dodajo neposredno na risbo, ki se izvozi v DXF/DWG, pri čemer se izvirni model pločevine ne spremeni.

Opombe in omejitve

  • Predpostavlja se,da so vse vrednosti in lastnosti na katere se pogoj sklicuje predhodno dodani posameznim komponentam
  • Predpostavlja se, da so komponente,ki se izvažajo kot iztegnjene pločevine predhodno pretvorjene v SW pločevine
  • Predpostavlja se, da so risbe,ki jih želimo izvoziti v katerikoli 2D ali bitmap obliko, predhodno generirane.
  • Predpostavlja se, da se referenčne risbe nahajajo v isti mapi kot glavni sestav (risbe so lahko v podmapah, če so te podmape relativne glede na mapo sestava).
  • Datoteke STEP bodo izvožene v formatu AP214

SolidWorld Tools dodatek bo na koncu operacije prikazal okno v obliki poročila s statusi obdelanih datotek.Vsebino je mogoče izvoziti v zunanjo datoteko za lažjo preverbo.
