je SOLIDWORKS dodatek (t.i. Add In) za avtomatizacijo postopkov znotraj SOLIDWORKS programske opreme (izvoz komponent iz sklopa v različne izhodne formate, izvoz iztegnjenih oblik v DWG/DXF format vseh izbranih komponent,ki so pločevine, dodajanje 3D oznake na izbrane komponente, paketni izvoz risb z uporabniško predlogo, paketna pretvorba uvoženih pločevinastih delov v SW pločevine,.....)

Add 3D Marks

Add 3D Mark modul je na voljo v okolju sklopa in kosa ter omogoča vstavitev besedila na model kot skico z uporabniško določenim tekstom.

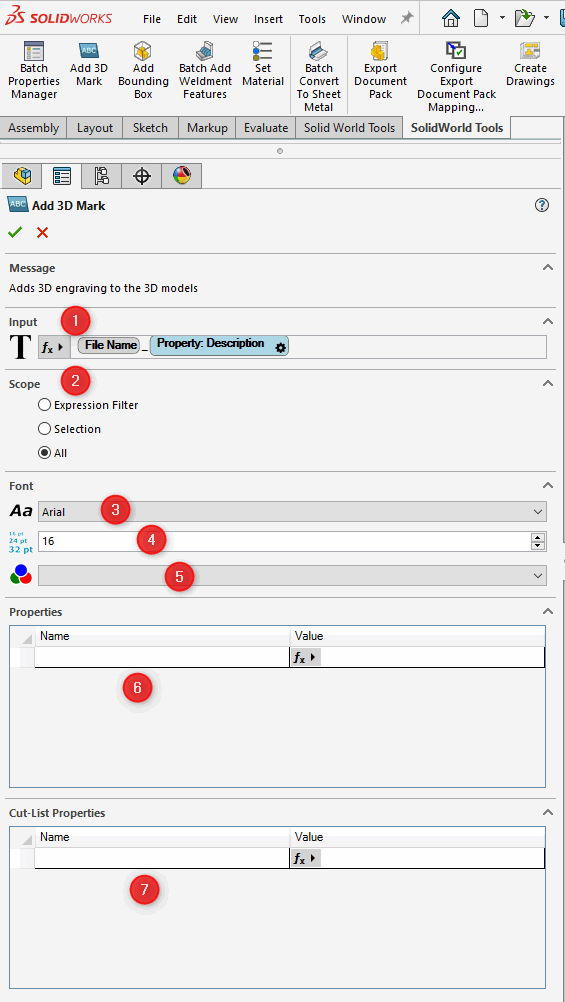

Maska modula Add 3D Mark
Maska modula Add 3D Mark

  1. Določimo vsebino teksta s t.i. namestniki spremenljivk ⨍x > , ki ga dodamo kot skico na izbrane komponente
  2. Izbira komponent Scope razdelek
  3. Določimo obliko oz. pisavo teksta (Font)
  4. Določimo velikost teksta
  5. Določimo barvo teksta
  6. Razdelek Properties
  7. Razdelek Cut-List Properties

SolidWorld Tools Add-in poišče največjo ravno ploskev komponente in nanjo doda besedilo sestavljeno po željah uporabnika kot skico.Tip, velikost in barvo teksta določi uporabnik.

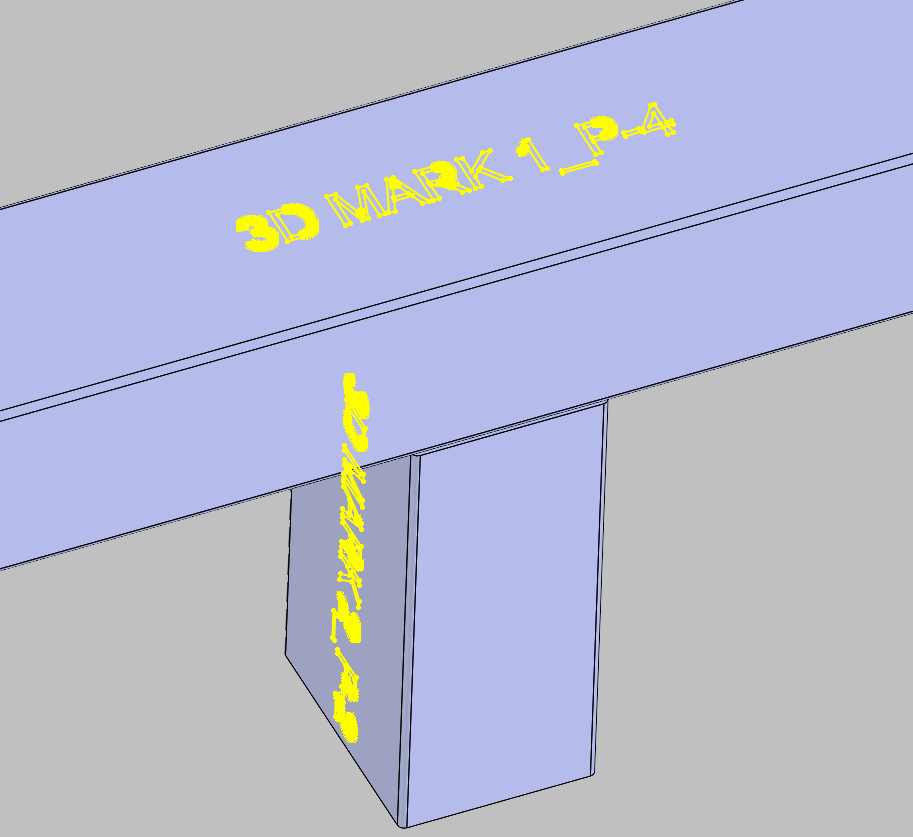

Tekst kot skica na modelu
Tekst kot skica na modelu

Tak model vključno z besedilom se lahko pozneje izvozi v nevtralno obliko (npr. STEP ali IGES, ...). Uporabnik ima naknadno možnost, da ročno spremeni lokacijo in usmerjenost tega besedila z uporabo standardnega nabora ukazov SOLIDWORKS.

SolidWorld Tools dodatek bo na koncu operacije prikazal okno v obliki poročila s statusi obdelanih datotek.Vsebino je mogoče izvoziti v zunanjo datoteko za lažjo preverbo.
